43デジカメ*ラボ: LUMIX GM1用木製グリップの作成

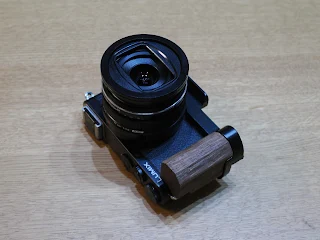

夏休みを利用してパナソニックGM1用の木製グリップを作成してみました。

ホームセンターで端材を買ってきました。見た目の色合いが好みだったのと硬質そうな木だったので今回は「月桂樹」に決定。

木材は、大きく分けて広葉樹（ハードウッド）と針葉樹（ソフトウッド）の2種類がある。月桂樹は常緑広葉樹で「強靭で重硬、加工は容易だが交錯木理の場合は困難、表面仕上げは良好だが乾燥がやや困難。また、個体差が大きい」とのこと。（2022、朝倉彫刻店）

「交錯木理」は木目が交錯している木材のこと。他にらせん木理、通直木理などがある。らせんは斜めの木目で乾燥すると捻れる懸念があり、木目が素直で真っ直ぐな通直木理の端材を選ぶと加工が容易になる。予備知識なく購入したが、カメラ用グリップとして無難そうな木で良かった。

成形に使用した道具は以下の5つです。木工は頭の体操になるし、新しい趣味になりそうなので、1000円程度のものを中心に購入してみました。

１はカットした面が綺麗に仕上がる特徴を持つノコギリを選んだ。追入ノミはセット品で柄が短いショートタイプを選択。3の鉄床（アンビル）と万力（バイス）は大小様々な製品があり結構悩んだ。鉄を丸く成形するためのツノは今回は使いそうにないし、

様々な場所で作業したいので自立しないと困る。

薪を割るように金槌で追入ノミを叩いて木を削るので、土台がプラスチック製は嫌。挟んでカットしたいこともあるので万力は欲しい。という感じで、最終的に2つの機能を併せ持つこの商品にしました。4は元々所有していたもので、115gはグリップ作成の用途としては少し軽すぎる印象でした。

仕上げ・細工に使用した道具は以下の3つです。彫刻刀を使うのは小・中学校以来です。当時は版画や技術家庭の授業がとても好きでした。

1は柄の部分が広がっているので、削っているときに木にぶつかりやすいのがイマイチ。プラスチック製で軽量なのはよいが、柄を削って面取りした方が良さそう。2はごりごり削ることができるパワー系のヤスリで、１つあると便利です。

縦35x横25x高20cmのダンボールを高さ10cmにして、その中で作業を開始。しかし、おが屑が結構出るので油断するとカメラがおが屑まみれに。作業場の近くにカメラを置くのはよくなかった。ちなみに原因はのこヤスリSで、夢中になって形を整えていると作業場のことなんて忘れてしまう。

ノミを使うのは初めてのことだったので色々と失敗しました。以下、作業時に得られたノウハウです。

No.	作業	失敗例	対策
1	ノミで削る	大きくカットしたいのに小ノミを使って変に割れる	カットする大きさに合わせて適切なノミのサイズを選ぶ
2	〃	金槌で軽く叩いたつもりでも木が先の方まで割れてしまうことがある	途中で止めたいときは先にノコギリでカットしておく
3	〃	木が硬くてノミが入らない	木目方向にカット→ノミを使う木目に垂直にカット→ノコギリまたは彫刻刀を使う
4	〃	木を固定していた小指が引っかかり切ってしまう	カットする面ギリギリを押さえない
